亞大集團公司 王志偉 孫鐵莊 吳源

摘要：近年來，PE管道材料和產品質量有了長足進步，在燃氣和給水領域得到廣泛應用，利用高質量PE管的優異性能及耐化學性，還可開拓其它市場領域，如市政中水輸送、酸性廢水輸送、廢水處理管道等。本文討論了聚乙烯管道在工業應用的特性及要求，非標準口徑聚乙烯管道的生產技術及控制要點，分析工業領域應用聚乙烯管道的相關要求、特點及質量控制重要性。

關鍵詞：PE管道； 工業應用； 工藝改進； 產品質量控制

1 工業領域用塑料管材的一般要求

用于輸送工業流體介質的塑料管道，由于具有獨特的塑料材料分子結構，使其在工業領域的使用中相對金屬材料顯示出無可比擬的優越性。熱塑性塑料的分子鏈是以較強的鏈間(次價)力結合在一起的，而不是以交聯體系中特有的化學鍵結合在一起。因此，熱塑性塑料分子鏈的分離不涉及主價鍵的破壞，溶劑和塑料的相互作用與溶劑同低分子量有機物質的相互作用并沒有本質的差別。

塑料吸收或解吸流體介質的過程有時間依賴性，受它的溶解度和擴散系數所支配，有些材料到達平衡的時間長得驚人，因此，ISO 4433系列標準《熱塑性塑料管材—耐液體化學物質—分類》中規定根據由測試材料制成的標準試樣（用于拉伸試驗的類型）取自于管材，試樣完全浸泡到將要試驗的液體化學物質中，經過一定的浸泡周期，依據于隨時間變化的試樣質量變化、拉伸性能變化（彈性模量、屈服和斷裂強度，屈服和斷裂伸長率）來衡量塑料管道材料在無應力情況下對某種流體介質的耐化學性能。

在承受應力情況下，一些液體（例如潤濕劑）可能會使樣品開裂，而在無應力時并不會影響樣品性質。通過ISO 4433－1《熱塑性塑料管材—耐液體化學物質—分類 第1部分：浸泡試驗方法》的方法獲得的結果推斷表示如下：“S”：耐浸蝕；“L”：有限的耐浸蝕 ，“NS”：不耐浸蝕。如何根據工業流體介質種類、溫度、壓力、濃度等條件，正確選擇塑料管道材料，是正確進行工業用塑料管道系統設計的第一步，ISO/TR 10358《塑料管材和管件 塑料管材和管件 耐化學性綜合分類表》中提供了管材和管件在無壓力、無應力條件下耐化學性的初步分類結果，可作參考。

輸送工業流體介質的熱塑性塑料管材的管壁可能會同時發生幾種現象：一方面，管壁吸收液體和/或從管壁中析出可溶解組分；另一方面，化學反應也會使管材的特性發生很大的變化。管材的內應力和外應力（例如溫度、壓力、壁厚等）所造成的現象是不同的。因此，要設計使用塑料管道輸送工業介質，了解塑料材料對某種化學介質的相互作用，尤為重要。塑料管材標準化結構設計和強度設計是塑料管道制造和使用的前提，其根本任務就是在規定的工況條件下，為了保證若干年使用壽命，要正確選用塑料管道的原料和級別、管道的結構尺寸，運行設計等內容。

2 工業領域用聚乙烯（PE100）管材的要求

2.1 設計要求

對于聚乙烯管材應用于工業領域，在設計計算中可根據管道材料、設計溫度、設計使用年限從圖1中的表中查出聚乙烯對應的最小要求靜液壓強度預測值的置信下限σ_LPL值。若需更精確的值可根據公式計算得出。設計應力等于最小要求靜液壓強度預測值的置信下限σ_LPL除以總體使用（設計）系數C。也稱為安全系數法。

式中： σ_S－設計應力 （MPa）；

σ_LPL －管道材料靜液壓強度預測值的置信下限 （MPa）；

C－總體使用 (設計)系數；總體使用(設計)系數C即相當于金屬管道設計中的安全系數，應按公式C=C_M*C_A來確定。C_M 為管道材料的設計系數，C_A為管道應用的設計系數。

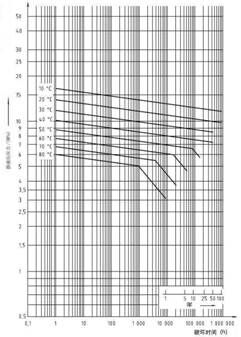

圖1 PE100 管材材料最小要求靜液壓強度曲線

ISO 12162給出的聚乙烯管道材料的設計系數C_M值為1.25。

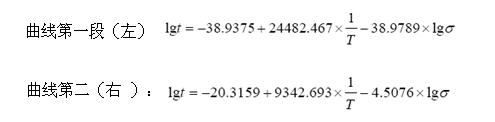

圖1中：在10-80℃的范圍內，圖中最小要求靜液壓強度值計算公式：

管道應用的設計系數C_A是一個大于1的值，應該在充分考慮到流體工況、安裝環境及流體的化學性能等因素后，由設計人員根據管道各種工況綜合考慮后確定，確保管道設計有可靠的安全性。根據經驗和實際使用情況一般在1.3-4之間選取。用于低壓、常溫、低濃度的酸、堿、鹽可在1.3-1.5之間選取。對于非常溫或腐蝕性較強的介質應選取較高的應用系數以保證必要的安全裕度。若工況較為復雜或有一定危險性時，應慎重，不能只用簡單的安全系數法來進行管道設計，為安全起見，應通過試驗方法（ISO 4433）來取得所用管道材料的基礎應力σ_B 。

2.2 性能要求

PE80和PE100材料具有高質量優異性能、優良的耐慢速裂紋增長和耐快速裂紋擴展性能，多年來在燃氣和給水上的應用優勢，也由于其具有的耐化學性、耐腐蝕性，也具有在工業領域應用的材料基礎優勢。對于輸送工業介質用塑料管道，使用的混配料也應具有混配料的級別證明，材料應按照ISO 9080進行分級評定，按照ISO 1167進行壓力試驗。不同級別聚乙烯管道材料的最小要求靜液壓強度曲線及相關要求也不同，可參閱ISO 15494。PE80和PE100的力學性能典型值參見表1。

表1 PE80和PE100力學性能的典型值

2.3 耐化學/腐蝕性

在工業應用領域，管道輸送的流體介質名目繁多、成分復雜。對于腐蝕性介質，當沒有成熟的使用經驗時，一定要通過試驗確定材料對流體介質的耐化學腐蝕系數f_CR ，再用試驗外推方法得到該腐蝕介質在設計條件下管道材料的基礎應力σ_B 。ISO 8584中介紹了試驗方法及確定工業承壓用熱塑性塑料管材的耐化學系數和基礎。

a.σ_LPL是管道材料與設計溫度和設計使用年限有關的強度值，但未考慮流體介質腐蝕對管道材料強度的影響。通常該值是以水為試驗介質取得的；

b.σ_B是已經考慮了管道材料輸送介質的性質，并與設計溫度和使用年限有關的強度值。

以上所述σ_LPL和σ_B均為管道材料在某使用條件下要求的最小強度值，是在實驗室條件下得出的結果，因塑料管材與金屬管材對溫度的敏感性有較大差異，因此往往與實際應用環境有所差別。設計人員應注意到這一點。所以應用時需適當考慮環境影響的安全裕度。

聚乙烯是無極性的飽和脂肪烴長鏈聚合物，這就決定了它對水和各種化學試劑的惰性。常溫下除極少數溶劑外，幾乎不溶于一般的有機試劑，但脂肪烴、芳香烴、鹵代烴與PE長時間作用時，能使其溶脹。當溫度超過60℃時，有可能被苯、甲苯、醋酸戊酯、松節油、石油醚、礦物油和石蠟逐漸溶解。PE可溶于四氫化萘和十氫化萘之中。其溶解度與結晶度、相對分子質量有關，隨著結晶度與相對分子量的增加而降低。常溫下PE能耐稀硫酸、硝酸及濃度較大的鹽酸、磷酸、氫氟酸、甲酸、乙酸、氨和胺及各種堿、鹽溶液，但不耐強氧化性酸，如濃硫酸、硝酸、鉻酸和硫酸的混合溶液等。當溫度高時，約90-100℃的硫酸、硝酸能迅速破壞聚乙烯結構。因此在考慮壓力管的化學抵抗性時，應著重考慮連接的類型、溫度和導致管子最終破壞的機械載荷因素。在敷設管道時，要避開有此類物質的場所。

關于聚乙烯(PE)管道對于化學介質的耐浸蝕性參見ISO/TR10358：1993標準，該標準確立了在一系列溫度范圍內對于特定流體的耐化學浸蝕性分級。可按照標準表中給出的不同材料在不同溫度、不同濃度下的耐化學浸蝕性分級數據來確定其是否可以應用。必要情況下按照ISO 4433系列標準或其他相關國際標準的耐化學性試驗方法進行評價。

2.4 溫度要求

各種管道材料的使用溫度范圍與原材料品質和使用壽命有關系。通常情況下，PE100推薦的使用溫度范圍為-2～60℃。使用溫度范圍一般只在低壓下適用于水和其它類似液體，在較高壓力下，溫度上限有所降低，取決于流體性質和預期使用壽命的組合。

3 大口徑聚乙烯及非標準管材的生產工藝和控制要點

大口徑聚乙烯管材擠出線在中國的應用越來越廣泛，有十余家企業擁有超過800mm的大口徑擠出線，設備、原材料、高水平擠出工這三個要素是大口徑聚乙烯管材生產最為重要的環節。可靠和冗余的烘料輸料系統、高效穩定的擠出和牽引設備、足夠的真空冷卻定型部分、以良好擠出加工性能的原材料和擁有良好擠出素質和豐富經驗的擠出工，可以在大口徑管材生產質量、成本和效益方面取得最大的優勢。生產非標準薄壁管材，需要制定嚴格的生產工藝和控制方式。圖2為兩張管材擠出照片示例。

3.1 大口徑及非標準管材的生產設備及工藝控制

聚乙烯管材生產線包括擠出機、模頭、真空定徑裝置、定徑模具、冷卻裝置、牽引機、切割機、收集裝置等部分。對于管材擠出而言，以高速生產高品質管材為發展方向。為保證高質量擠出產品，要求高扭矩可以保證高擠出量；合理的螺桿直徑可以達到理想的混煉效果，以保證穩定的高擠出量；優化設計的聚乙烯管模頭（籃式模頭和螺旋模頭）可以通過改善熔體質量來提高管材的質量和生產效率；設計或選擇與聚乙烯相適應的螺桿結構和尺寸等。我們目前沒有對擠出機主機部件做改進，而是綜合考慮了熔體溫度、扭矩、背壓等各方面因素，通過對無法滿足大口徑及高速生產的設備及零件進行改進，考慮牽引機的選型，要求的牽引力大小、切割機鋸臺的進退方式等。

a. 在系統供料方面，選用集中供料的方式，增加取料的靈活性，增加烘料、輸料的冗余系統，以防系統出現故障時，啟用冗余系統烘料和輸料，減小對擠出生產的影響。

b. 真空定型裝置及冷卻裝置是管材定型的重要設備，利用真空負壓的作用使管材在較高溫度下保持標準的形狀，并同時進行噴淋冷卻，其優劣直接影響生產的穩定性和管材內外表面的質量；真空定型裝置要達到在生產條件要求下的穩定真空度、穩定的水溫水位控制系統、長期的防腐蝕性能、能提供一定的冷卻能力。對于高速擠出管材及大口徑管材生產，在真空定型裝置之后的冷卻裝置（噴淋箱）是必不可少的，應達到強力噴淋（提供一定環繞管材的均勻冷卻能力），能滿足管材足夠的冷卻長度，使管材通過牽引機后不會破壞圓度，要有穩定的水溫水位控制系統。

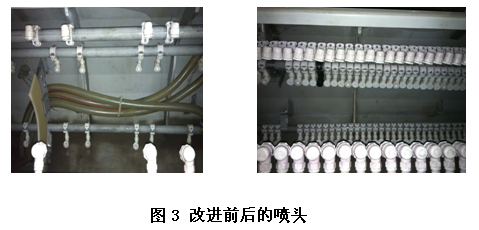

為達到大口徑管材的擠出要求，我們改造增加了真空定徑箱，同時增加噴淋箱的長度（5×6m），增大了水泵的功率，相應地擴大了管路的尺寸。改進真空箱和噴淋箱內的噴頭，沿管材圓周均布，使水流以相當高的速度沖擊到管材外壁上，阻止了界面暖水層的形成，增大了冷卻強度并使熱量沿管材圓周傳遞均勻。在每個真空箱和每個噴淋箱的入口端增加噴頭的數量，增強冷卻效果，采用間隔冷卻方式，即噴淋槽間留有1-2m的距離，使管材內壁的熱量向外擴散，管壁外層升溫而內層降溫。通過此方式，可顯著減少內應力，同時增強冷卻效果。見圖3。

c. 牽引機驅動：我們在調試試制DN1000 SDR17的管材時，發現其牽引機變化比較大，通過與設備供應商的溝通，修改了電機驅動器的相關參數，保證了牽引機加、減速的平穩，同時更新了程序，將牽引機牽引速度的精度提高，保證了計算米重的平穩。

d. 切割機選型：一定要求設備供應商在出廠之前對其進行試切割，多次反復測試切割機的軟啟動以測試切割機的強度等技術細節問題，以確保切割的順利進行。

e. 擠出系統報警設備：考慮到整條擠出線長度和高度，操作者不易觀察到主擠出機前的報警部分，將其報警分別并聯至牽引機上方，這樣只要擠出機前方有報警，操作者后方便可立即發現并處理。

3.2 原材料

大口徑聚乙烯管材的生產對原材料的要求尤為嚴格。因為管材口徑大，在運輸、安裝、使用和維修中都會有后續需要解決的問題，選擇的原材料必須得到保證。要求有良好的加工擠出性能、抗熔垂性能以及穩定如一的原材料性能始終能保證擠出產品性能的合格和穩定。

3.3 擠出工藝控制和管理

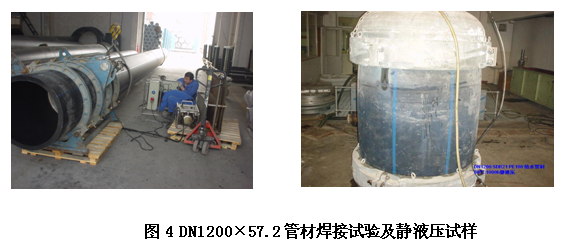

大口徑聚乙烯管材擠出需要加強工藝控制和管理。每次生產之前，召開擠出會議并由技術人員與生產班長、技術工藝員一起確定模間距的大小、加工溫度、生產中的細節問題等，負責擠出的準備、調試和經驗的總結。在生產設備維護方面，技術與生產合作小組要對設備進行了水平調整并固定位置；對氣路、水路進行檢查改進，保證設備運行的可靠性和穩定性；要求操作者完善對生產過程中的記錄，方便接班人員操作；工藝人員要時刻關注生產參數和設備的正常運轉并對出現的問題采取措施，保證生產順利進行；質檢人員要加強產品的抽檢頻次，對生產數據記錄在線檢查，對出現曲線異常的時間段生產的管材進行隔離和確認。圖4為測試人員對DN1200 SDR21管材焊接試驗及產品靜液壓試驗。

通過以上工藝控制及周詳?shù)墓に嚪桨福�在生產OD740^+6.7×67.3^+6.9 管材的過程中，其壁厚嚴格控制在公差下限，最大壁厚與最小壁厚的偏差為1.7mm。在OD1200^+10.8 ×57.2^+5.9 的SDR21管材生產中，其壁厚嚴格控制在公差下限，最大壁厚與最小壁厚偏差為：1.3mm，管材外觀良好，用戶及原材料廠商提供的國外兩個制造商提供的同樣原材料生產管材的壁厚偏差分別為7mm和5.9mm，完全達到了客戶的嚴格要求，良好的壁厚控制技術節省了原材料。在非標準管材的生產方面，依據客戶的要求，設計相應的工裝模具，生產完全滿足客戶要求的高質量管材，并可對客戶的施工提出專業的指導意見。在生產薄壁管材時需考慮牽引力是否會將管材夾扁、切割機是否能正常切割等因素。依據我們的經驗，SDR60以上的管材牽引和切割將會比較困難，要探討如何加強設備、工藝控制和設備管理。

亞大公司自2007年投入大口徑管材生產，已經累計生產了DN900/SDR41、DN800/SDR17、DN900/SDR26、DN1000/SDR17、DN740×67.3、DN896×18、DN1195×20、DN795×15等一系列規格管材和非標準薄壁穿插管，如1200mm擠出線的生產能力可達1100kg/h，最大管材生產規格可OD1200mm，擠出線總裝機功率830KWA。部分管材生產工藝條件與參數見表2。

表2 大口徑管材的工藝參數

3 PE100聚乙烯管材在工業領域的應用案例

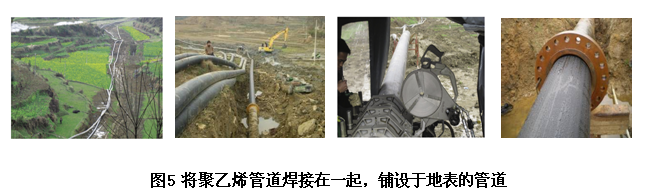

案例1：工業用水處理及回收利用－中國磷化工廠的重要水循環方案（見圖5）

貴州甕福(集團)有限責任公司是位于中國西南部的國有大型磷化工企業,生產需要消耗大量的水, 同時也會產生大量的酸性廢水。鑒于水資源短缺, 迫使政府要求提高該工業的用水效率。貴州甕福集團開發出“WFS 廢水處理技術”, 該技術可以對生產用水進行回收利用，降低整個生產過程的環境污染。需要解決的問題是如何把壓力高達80巴的酸性廢水輸送到水處理廠,這些廢水具有極高的腐蝕性, 會快速腐蝕普通的鋼鐵管道。因此, 鋼鐵管道需要加裝聚乙烯襯管以保護管道不受腐蝕。襯管將利用修補漏水和漏氣管道的襯裝技術導入鋼鐵管道。減少工廠的用水量, 減輕工廠運作對環境的污染, 同時將成本降至最低。

上述襯裝管道由亞大公司制造。所需管道總長度為41km, 直徑為316mm, 管壁厚度為8mm。各段聚乙烯管道首先被對焊在一起, 并把直徑縮小10%,然后使用大功率絞盤把聚乙烯管道拉入鋼鐵管道(324*6.4mm)中, 最大工作壓力：10.2MPa。一旦襯管到位即關閉絞盤, 膨脹后的聚乙烯管道就會與鋼鐵管道的內表面緊密地貼在一起。該過程依賴于聚乙烯的高強度和柔韌性,具有記憶性, 能夠恢復并保持其原來的圓形形狀。材料的質量是一個非常重要的考量因素。

該項目由中藍連海設計研究院和美國聯合管道公司共同承建,工程進展順利，2008年完成。該襯管采用了高效的安裝方式, 而聚乙烯管道的耐腐蝕性將能保證該系統長年正常運作。該項目所帶來的直接優勢是每年可節水270萬立方米,使工廠的用水效率得到顯著提高。據估計, 每年因此節省的總費用將超過700萬美元，每年產生環保綜合經濟效益6000萬元。

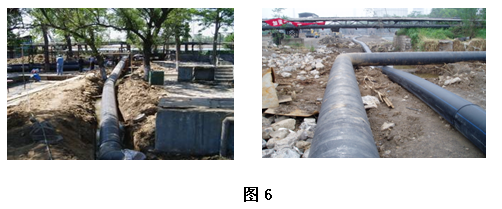

案例2：太原鋼鐵集團循環水管道工程（見圖6）

太原鋼鐵（集團）有限公司是以生產板材為主的國有特大型鋼鐵聯合企業，也是我國最大的特殊鋼、優質鋼生產基地。PE 管道用于污水輸送，采用Φ315mm，PE100，SDR11的規格�？傞L約3km, 設計壓力1.0MPa, 運行壓力0.6MPa。部分地面以上，介質為煉鋼產生的廢水廢渣等。

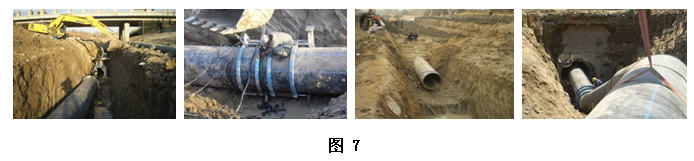

案例3：北京中水及再生水工程應用（見圖7）

酒仙橋污水處理廠中水回用主管道工程, 施工時間：2010.11—2011.6,管材規格：OD1200mm,SDR17,PE100；管道長度：7000m（亞大為亮馬河二標段2300m）設計壓力：0.8MPa,工作壓力：0.6MPa。

4 結論

在其它大型煤礦采用PE管道輸水及排水和排污工程，管道輸送煤層氣等也均有PE管道應用。根據聚乙烯的有關特性和性能，采用良好的設備以及高超的工藝及控制管理，可以更好的發揮其性能優勢，在工業管道領域有更廣泛的應用。

參考文獻：

[1]（北京）國際塑料管道交流會論文集（2009）.

[2]《工業常用塑料管道設計手冊》(2008).
